Подшипник 22224 EK + H 3124 SKF

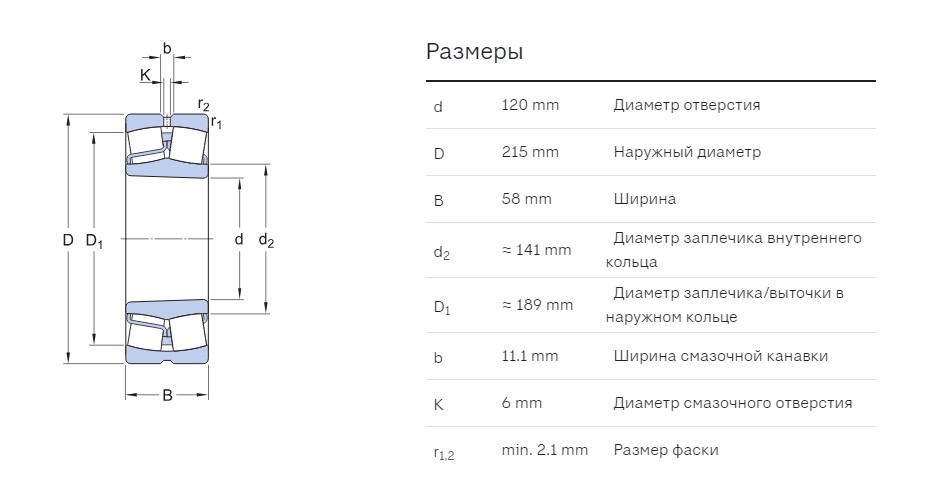

d,mm = 120
D,mm = 215
В,mm = 58

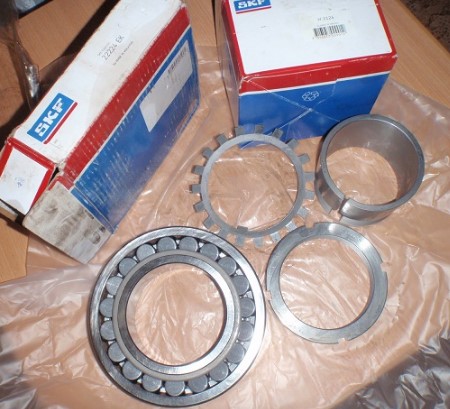

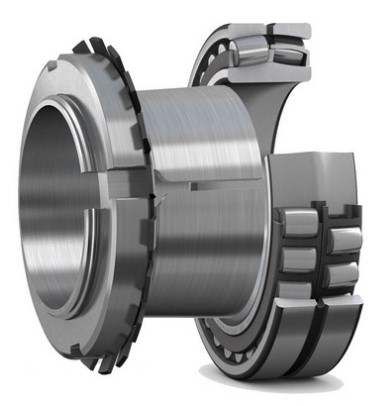

Подшипник 22224 EK + закрепительная втулка H3124 SKF

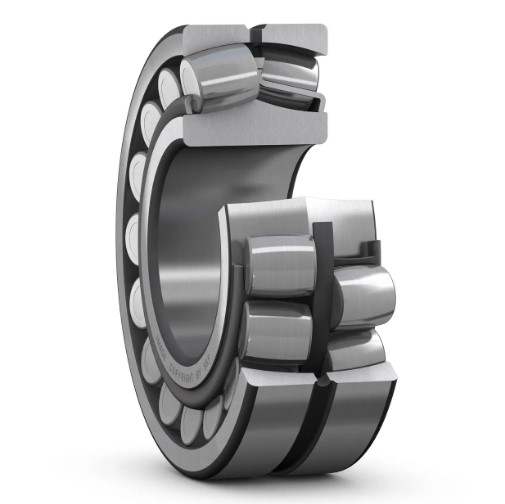

Подшипник 22224 EK - сферический роликоподшипник с коническим отверстием и элементами для повторного смазывания. Является самоустанавливающимся и может работать с перекосами и деформациями вала практически без увеличения трения или температуры. Конструкция содержит элементы, упрощающие повторное смазывание. Подшипники могут использоваться в модульной системе, включающей корпуса, втулки и гайки.

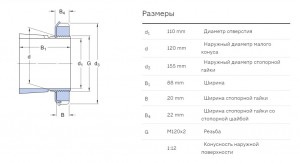

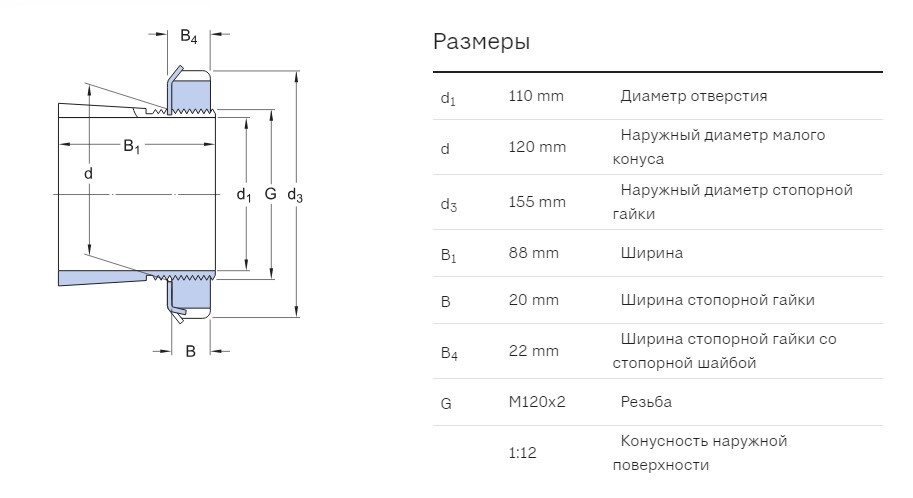

Закрепительная втулка H 3124 со стопорной гайкой KM и стопорной шайбой MB. Имеет следующие размеры: диаметр отверстия - 110 мм, ширина - 88 мм, резьба - M120x2, конус - 1:12, масса нетто изделия - 2,48 кг. Закрепительные втулки – самые распространенные устройства для фиксации подшипников с коническим отверстием на цилиндрических посадочных поверхностях гладких или ступенчатых валов. Они являются разрезными и поставляются в комплекте со стопорной гайкой KM и стопорной шайбой MB.
