Подшипник 3003944 23944

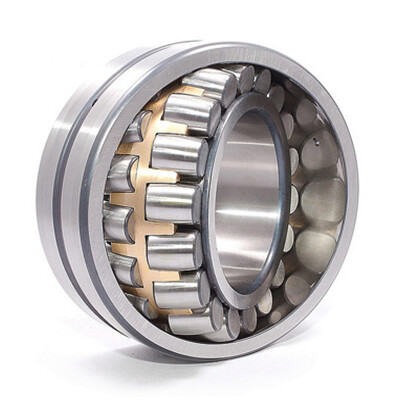

Подшипник 3003944 аналог 23944 - роликовый радиальный сферический двухрядный подшипник. Данная конструкция обладает наибольшей грузоподъемностью при аналогичных размерах и позволяет воспринимать несоосность, т.е. выдерживать перекос вала. Основная воспринимаемая нагрузка - радиальная, осевая - до 25% от неиспользуемой радиальной. Как правило имеет канавку и отверстия для смазки на внешнем кольце и массивный латунный сепаратор. В исполнении с коническим внутренним отверстием крепится на валу с помощью стяжной либо закрепительной втулки. Применение подшипника в виброустойчивом исполнении в тяжелых условиях работы увеличивает срок службы узла в 1,5 - 2 раза. Возможно изготовление в высокотемпературном исполнении и из нержавеющей стали.
Производители: SKF FAG VKE NSK NTN SNR NKE TIMKEN ISB МПЗ ГПЗ
Размеры и характеристики
| Обозначение ГОСТ 520-2011 (5721-75) | 3003944 |
| Обозначение ISO DIN 635-2 | 23944 |
| Наружный диаметр мм D | 300 |
| Внутренний диаметр мм d | 220 |
| Ширина мм B | 60 |
| Вес кг | 31.5 |
| Грузоподъемность статическая кH | 930 |
| Грузоподъемность динамическая кH | 850 |
| Номинальная частота вращения при пластичной смазке об/мин | - |
| Номинальная частота вращения при жидкой смазке об/мин | - |
| Размеры ролика мм | - |
| Количество роликов шт | - |
| Марка стали | - |
Дополнительные обозначение
| NTN | SNR | FAG | SKF | NSK | ГПЗ | |
| Полиамидный сепаратор | T2 | EG15 | TVPB | P, TN, TN9 | H | Е |
| Стальной сепаратор | J | EA, A | F, J | C, CC, EC, ECC, E, | C, CD, EA, J | - |
| Латунный сепаратор | L1 | EM, MB | M, MA, MB | CA, CAC, ECA, ECAC | M, MB, CAM | Л |
| Повышенная грузоподъемность | Ultage | E, Ultage | E1, X-life | E, Explorer | HPS | - |
| Измененный внутренний зазор | C2, C3 | C2, C3 | C2, C3 | C2, C3 | C2, C3 | 30, 80 |
| Коническое отверстие под втулку | K, K30 | K, K30 | K, K30 | K, K30 | K, K30 | - |
| Смазочная канавка и отверстия | D1 | B33 | W33 | W33 | E4, W33 | Н |
| Виброустойчивое исполнение | UAVS1, UAVS2 | F800, F801 | T41A, T41D | A15, VA405 | U15VS, VB | НК5, АМНК5 |
